Que sont les piles de fracturation et pourquoi sont-elles essentielles aux opérations modernes de complétion de puits ?

Les piles de fracturation sont des têtes de puits à haute pression utilisées pour contrôler et diriger le fluide de fracturation hydraulique dans un puits de forage – et elles constituent l’élément le plus important de l’équipement de contrôle de pression lors de toute opération de fracturation hydraulique.

Dans l’industrie pétrolière et gazière, le succès et la sécurité d’un travail de fracturation hydraulique dépendent fortement de l’intégrité des équipements de surface. Parmi tous les composants impliqués, piles de fracturation se révèlent indispensables. Que vous soyez un ingénieur évaluant des équipements de complétion ou un spécialiste des achats comparant des assemblages résistants à la pression, il est essentiel de comprendre les piles de fracturation (leur conception, leur fonction, leurs caractéristiques et leurs critères de sélection).

Ce guide fournit un aperçu complet des piles de fracturation : ce qu'elles sont, comment elles fonctionnent, en quoi elles diffèrent des équipements de tête de puits traditionnels et quels facteurs déterminent quelle configuration de pile de fracturation est adaptée à un puits donné.

Qu’est-ce qu’une pile de fracturations ?

Un pile de fracturation est un ensemble spécialisé de contrôle de pression de tête de puits installé à la surface d'un puits de pétrole ou de gaz spécifiquement pour les opérations de fracturation hydraulique. Contrairement à une tête de puits stetard, conçue pour une production à long terme, une pile de fracturation est conçue pour résister aux pressions extrêmes et aux boues abrasives associées au pompage du fluide de fracturation – souvent un mélange d'eau, d'agent de soutènement et d'additifs chimiques – en profondeur dans la formation.

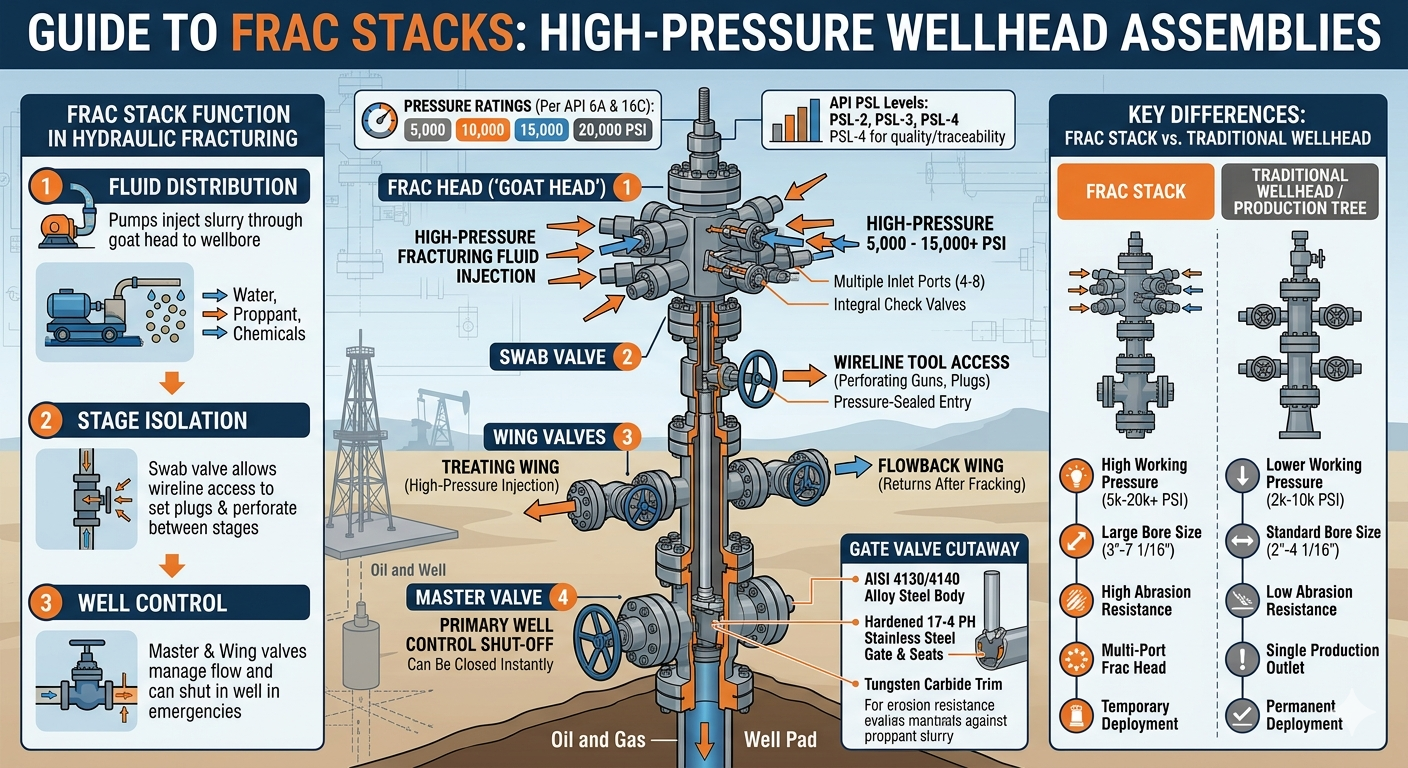

Unt its core, a frac stack typically consists of:

• Un master valve — le robinet d'arrêt primaire à la base de la cheminée
• Un swab valve — permet l'accès au puits de forage pour les outils filaires
• Vannes à ailettes — flux direct vers et depuis les lignes de fracturation
• Un frac head (or goat head) — le collecteur supérieur reliant plusieurs lignes de traitement de fer
• Clapets anti-retour et lignes d'arrêt — pour le contrôle des puits et la décompression d'urgence

Ensemble, ces composants permettent aux équipes de pomper du fluide de fracturation à des pressions extrêmement élevées, généralement entre 5 000 et 15 000 psi , bien que les applications à ultra haute pression puissent dépasser 20 000 livres par pouce carré — avec précision et sécurité.

Comment fonctionne une pile de fracturation pendant un travail de fracturation hydraulique ?

Un frac stack acts as the primary interface between high-pressure surface pumping equipment and the wellbore, controlling fluid injection throughout every stage of the fracturing program.

Lorsqu'un travail de fracturation hydraulique commence, des pompes à haute pression forcent le fluide de fracturation à travers les conduites de fer qui se connectent à la tête de fracturation. La tête de fracturation – souvent appelée « tête de chèvre » en raison de sa configuration multi-ports – distribue simultanément le fluide provenant de plusieurs camions-pompes dans le puits de forage. Cela permet aux opérateurs d'atteindre des débits d'injection extrêmement élevés (dépassant parfois 100 barils par minute ) nécessaire pour fracturer des formations serrées.

Tout au long de l'opération :

• Le vanne principale peut être fermé instantanément pour fermer le puits en cas d'urgence
• Vannes à ailettes sont ouverts ou fermés pour gérer le reflux et les lignes de traitement
• Le valve à écouvillon permet la rentrée avec des outils filaires entre les étapes
• Tuer les lignes permettre aux opérateurs de pomper le liquide mortel pour reprendre le contrôle du puits si nécessaire

Unfter fracturing is complete, the frac stack may be removed and replaced with a production tree, or it may remain temporarily during flowback operations.

Pile de fracturation et tête de puits traditionnelle : principales différences

Les piles de fracturation et les ensembles de têtes de puits conventionnels répondent à des objectifs différents et sont construits selon des normes différentes. Le tableau ci-dessous résume les distinctions critiques.

Tableau 1 : Comparaison entre les piles de fracturation et les assemblages traditionnels tête de puits/arbre de production pour tous les paramètres opérationnels clés.

Pressions nominales des cheminées de fracturation : que signifient-elles ?

La pression nominale est la spécification la plus importante lors de la sélection d’une pile de fracturation : elle détermine directement si l’assemblage peut contenir en toute sécurité les pressions de forage et de traitement.

Les piles de fracturation sont soumises à une pression nominale UnPI 6A and UnPI 16C normes. Les classes courantes de pression de service (WP) comprennent :

• 5 000 psi pression d'eau — adapté aux formations à faible pression et peu profondes
• 10 000 psi pression d'eau — la notation la plus largement déployée dans les principales zones de schiste américaines
• 15 000 psi pression d'eau — utilisé dans les puits profonds à haute pression tels que les cibles plus profondes du bassin permien
• 20 000 livres par pouce carré WP — classe émergente pour les formations ultra-profondes ou ultra-étanches nécessitant des pressions de traitement extrêmes

Il est essentiel de noter que le pression nominale de travail de la pile de fracturation doit être égal ou supérieur au pression maximale prévue pour le traitement de surface (MASITP) pour le travail, y compris une marge de sécurité. Les opérateurs appliquent généralement un Marge de sécurité de 10 à 15 % au-dessus du MASITP calculé lors de la sélection des pressions nominales de la cheminée de fracturation.

Un mismatch — using an under-rated frac stack — can result in catastrophic blowout or equipment failure. According to industry analysis, les incidents de tête de puits liés à la pression restent l’une des principales causes de blessures graves pendant les opérations d'achèvement, soulignant pourquoi la sélection appropriée de la notation n'est pas négociable.

Composants clés d'un assemblage de pile de fracturation

Chaque composant d’une pile de fracturation joue un rôle spécifique dans le maintien du contrôle du puits et la direction du fluide de fracturation.

1. Vanne principale

La vanne principale est la première ligne de défense dans le contrôle des puits : elle peut fermer complètement le puits de forage en une seule opération. Il s'agit généralement d'une vanne à passage intégral, installée directement au-dessus du tiroir de tubage ou de la tête de puits. Pendant les opérations de pompage normales, la vanne principale reste complètement ouverte pour minimiser la chute de pression. En cas d'urgence, il peut être fermé à distance ou manuellement en quelques secondes.

2. Valve d'écouvillon

La vanne à écouvillon se trouve au-dessus de la vanne principale et fournit un point d'accès étanche à la pression pour les outils filaires, les pistolets perforateurs ou les outils de pose de bouchons. Dans les complétions par plug-and-perf – la technique dominante dans les opérations de schiste aux États-Unis – la vanne à écouvillon est utilisée à plusieurs reprises entre les étapes de fracturation pour exécuter des parcours de perforation et des réglages de bouchon.

3. Vannes à ailettes (traitement et reflux)

Les vannes à ailettes s'étendent horizontalement à partir du corps de la pile de fracturation et se connectent aux conduites de traitement du fer (pour le pompage) et aux conduites de reflux (pour les retours après fracturation). Une cheminée de fracturation typique comporte au moins deux vannes à ailettes : une aile de traitement à haute pression et une aile de reflux à basse pression. Fonctionnalité des vannes à ailettes haute pression sur les cheminées de fracturation modernes garniture en carbure de tungstène pour résister à l'érosion causée par les boues chargées d'agent de soutènement.

4. Tête de fracturation (tête de chèvre)

La tête de fracturation est le composant le plus élevé de la pile de fracturation et le principal point de connexion pour plusieurs conduites de traitement de fer provenant de camions-pompes. Une tête de fracturation possède généralement 4 à 8 ports d'entrée , permettant à plusieurs pompes d'injecter simultanément. Cette capacité d’injection parallèle est ce qui permet les débits extrêmement élevés requis pour les complétions modernes à plusieurs étages. La tête de fracturation intègre également des clapets anti-retour intégrés pour empêcher le reflux.

5. Ligne d'arrêt et clapets anti-retour

Les lignes de destruction fournissent un chemin auxiliaire pour pomper du fluide lourd dans le puits de forage afin de reprendre le contrôle en cas d'incident de contrôle du puits. Des clapets anti-retour sont intégrés dans toute la pile de fracturation pour empêcher le reflux de fluides ou de gaz de puits de forage dans les conduites de pompe lors du traitement des chutes de pression.

Types de piles de fracturation : configurations simples, doubles et zippées

Les piles de fracturation sont déployées dans plusieurs configurations en fonction de la conception du puits, de la disposition des plates-formes de forage et des objectifs opérationnels.

Tableau 2 : Configurations courantes de la pile de fracturation, leurs descriptions et scénarios d'application optimaux.

L'adoption de fracturation de la fermeture éclair and simul-frac Les techniques utilisées dans le bassin permien et dans d’autres gisements de schiste majeurs aux États-Unis ont conduit à une innovation significative dans la conception des cheminées de fracturation. Dans les opérations de fracturation simultanée, les opérateurs ont signalé améliorations de l'efficacité d'achèvement de 40 à 60 % par rapport à la fracturation conventionnelle à puits unique, ce qui réduit considérablement le coût par pied latéral.

Sélection des matériaux et résistance à l'usure dans les cheminées de fracturation

La sélection des matériaux est essentielle, car les cheminées de fracturation sont exposées à des boues de soutènement hautement abrasives. La défaillance due à l'usure est l'une des principales causes des temps d'arrêt et du remplacement des cheminées de fracturation.

Les principales considérations matérielles comprennent :

• Matériaux du corps et du capot : UnISI 4130/4140 alloy steel, heat-treated to meet API 6A PSL-3 or PSL-4 requirements
• Habillage des sièges et du portail : Carbure de tungstène ou acier inoxydable 17-4 PH trempé pour la résistance à l'érosion dans les flux d'agent de soutènement à grande vitesse
• Sceaux : Les joints élastomères doivent être compatibles avec la chimie des fluides de fracturation, y compris les systèmes d'eau de nappe à pH élevé et les fluides de stimulation à base d'acide.
• Environnements de service acide (H₂S) : Les matériaux conformes à la norme NACE MR0175/ISO 15156 sont obligatoires en présence de sulfure d'hydrogène

Des études menées dans le secteur des équipements de complétion montrent que vannes garnies de carbure de tungstène démontrer une durée de vie 3 à 5 fois plus longtemps que les vannes standard à garniture en acier dans les applications à forte concentration d'agent de soutènement, réduisant considérablement les coûts globaux d'achèvement grâce à moins de changements d'équipement.

UnPI Standards Governing Frac Stack Design and Testing

Les piles de fracturations doivent être conformes aux normes API reconnues au niveau international – la conformité n'est pas facultative ; il s’agit d’une exigence légale et contractuelle pour la plupart des opérations pétrolières et gazières.

• UnPI 6A (Wellhead and Christmas Tree Equipment): Régit la conception, les matériaux, les tests et le marquage des composants de la tête de puits, y compris les piles de fracturation. Les niveaux PSL-2, PSL-3 et PSL-4 définissent des exigences de qualité et de traçabilité de plus en plus strictes.
• UnPI 16C (Choke and Kill Equipment): Unpplies to high-pressure well control components including kill lines and choke manifolds often integrated with frac stacks.
• UnPI 6FA / 6FB (Fire Testing): Des vannes de cheminée de fracturation testées au feu peuvent être spécifiées dans des environnements présentant un risque d'incendie élevé.
• NACE MR0175 : Exigences matérielles pour les applications de services acides où les concentrations de H₂S dépassent les seuils.

Pour les puits critiques et les environnements à haut risque, les opérateurs précisent généralement PSL-3 ou PSL-4 piles de fracturation classées, qui nécessitent une traçabilité complète des matériaux, un NDE (examen non destructif) supplémentaire et des tests d'acceptation en usine (FAT) devant témoin.

Comment sélectionner la bonne pile de fracturation : une liste de contrôle pratique

La sélection de la bonne pile de fracturation nécessite une évaluation systématique de l’état des puits, des exigences opérationnelles et des obligations réglementaires.

Tableau 3 : Liste de contrôle pratique pour la sélection des piles de fracturation couvrant les paramètres d'ingénierie et opérationnels clés.

Maintenance, inspection et durée de vie de la pile de fracturation

Un entretien adéquat est essentiel pour garantir le fonctionnement fiable des cheminées de fracturation : une vanne défaillante ou un joint grillé lors d'un travail de pompage à haute pression représente à la fois un risque pour la sécurité et un arrêt imprévu coûteux.

Les meilleures pratiques de l’industrie pour la maintenance des piles de fracturation comprennent :

• Tests de pression préalables aux travaux : Unll frac stacks must be pressure-tested to the working pressure rating (typically a low-pressure test at 250 PSI and a full working pressure test) before every job.
• Inspection après travaux : Les vannes, les sièges et les joints doivent être inspectés après chaque travail. Les garnitures de soupape et les sièges de vanne sont les éléments les plus sujets à l'usure.
• Intervalles de remise à neuf complets : De nombreux opérateurs précisent un démontage complet et une recertification tous les 12 à 18 mois ou après un nombre défini d'heures de travail, selon la première éventualité.
• Documentation et traçabilité : Les dossiers de maintenance, les certificats de tests de pression et les documents de traçabilité des matériaux doivent accompagner toutes les piles de fracturation sur les marchés réglementés.

Négliger les cycles de maintenance est l’une des principales causes de défaillances des piles de fracturation sur le terrain. Les données de l'industrie suggèrent que les programmes de maintenance préventive réduisent les défaillances imprévues des piles de fracturation jusqu'à 70 % , générant des économies de coûts significatives sur la durée de vie d'un programme d'achèvement.

Innovations dans la technologie Frac Stack

La technologie des cheminées de fracturation continue d'évoluer rapidement pour prendre en charge les programmes de complétion de plus en plus agressifs exigés par les exploitants de schiste.

• Vannes à commande électrique et hydraulique : Les cheminées de fracturation actionnées à distance permettent aux opérateurs d'ouvrir et de fermer les vannes à une distance sûre, réduisant ainsi l'exposition du personnel lors des opérations à haute pression.
• Unutomated pressure monitoring: Les transducteurs de pression intégrés et l'intégration SCADA en temps réel permettent une surveillance continue de l'intégrité de la pile de fracturation pendant le pompage.
• 20 000 livres par pouce carré-class systems: Uns operators target deeper, tighter formations, next-generation frac stacks rated to 20,000 PSI are entering wider commercial use.
• Conceptions compactes et légères : Les piles de fracturation modulaires conçues pour un montage et un démontage rapides sur des sites multi-puits réduisent le temps total de réalisation par puits.
• Forage de bouchons de fracturation à grande vitesse : Les systèmes intégrés de tubes enroulés et de reflux associés aux piles de fracturation permettent un perçage plus rapide des bouchons entre les étapes, prenant en charge les calendriers d'achèvement à haute fréquence.

Ces innovations soutiennent collectivement les efforts de l'industrie vers réalisations plus rapides et plus efficaces tout en réduisant le risque d’exposition humaine aux équipements à haute pression.

Foire aux questions sur les piles de fracturations

Conclusion : pourquoi il est important d'obtenir les bonnes piles de fracturations

Les piles de fracturations ne sont pas un article de base — il s'agit d'assemblages de précision et critiques pour la sécurité dont la sélection, la maintenance et le fonctionnement corrects ont un impact direct sur la sécurité des puits, l'efficacité de l'achèvement et, en fin de compte, sur l'économie de chaque programme de fracturation hydraulique.

Du choix de la classe de pression et de la taille d'alésage appropriées à la spécification des qualités de matériaux appropriées pour un service acide ou abrasif, chaque décision concernant la configuration de la pile de fracturation a des conséquences en aval. À mesure que les programmes de complétion deviennent plus agressifs – latéraux plus profonds et plus longs, pressions de traitement plus élevées, plus d’étapes par puits – le rôle des cheminées de fracturation hautes performances et correctement certifiées ne fera que devenir plus important.

Les ingénieurs et les professionnels de l'approvisionnement qui comprennent les principes fondamentaux techniques des piles de fracturation sont mieux placés pour prendre des décisions qui améliorent la sécurité opérationnelle, réduisent les temps d'arrêt des équipements et optimisent le coût global de complétion des puits.
