Un accumulateur BOP est une unité hydraulique à énergie stockée qui ferme les obturateurs anti-éruption lorsqu'une plate-forme n'a pas d'électricité, pas d'air comprimé et pas de pompes en marche. Ce n’est pas un composant bien percé ; c'est l'alimentation électrique qui fait fonctionner le reste de la pile BOP en cas d'urgence, et sa capacité est mesurée en fluide hydraulique utilisable, et non en nombre de bouteilles pouvant être placées sur le patin.
Cette définition détermine tout ce qui suit : pourquoi la précharge d'azote est plus importante que le nombre de bouteilles, pourquoi une unité qui passe un contrôle de pression statique peut toujours se fermer lentement, et quoi spécifier, charger et inspecter pour que la force de fermeture soit toujours présente sur la deuxième et la troisième fonction d'un coup de pied.
Ce qu'un accumulateur BOP doit faire
Un accumulateur BOP de surface doit fournir suffisamment de fluide stocké pour faire fonctionner toutes les fonctions d'urgence requises en séquence tout en maintenant la pression au-dessus de sa précharge d'azote, sans source d'énergie externe.
Une unité de travail contient donc au minimum :
- Bouteilles chargées d'azote sur un support collecteur, chacune avec sa propre vanne d'isolement.
- Un réservoir hydraulique dimensionné pour couvrir le volume déchargé des bouteilles, plus une marge de travail.
- Pompes pneumatiques, électriques ou doubles avec pressostats automatiques.
- Régulateurs qui abaissent la pression de la bouteille jusqu'à l'alimentation du vérin et du obturateur annulaire.
- Soupapes de décharge, clapets anti-retour et connexion de charge d'azote dédiée.
- Un panneau de commande avec des vannes de fonction, ainsi qu'un panneau à distance au niveau de la zone de forage sur la plupart des plates-formes.
- Jauges ou transducteurs, alarmes basse pression et indication de niveau de liquide.
Les pratiques de conception et d'exploitation sont régies par deux documents : API Spec 16D pour le système de contrôle lui-même et API Std 53 pour les systèmes d'équipement de contrôle de puits sur le site du puits. Les deux encerclent le même numéro, volume de fluide utilisable à une marge de pression définie, et tous deux supposent que l'unité est chargée, inspectée et testée selon un calendrier.
Comment l’énergie stockée devient une force de fermeture
L'énergie est stockée sous forme d'azote comprimé plutôt que de fluide pompé, c'est pourquoi l'unité continue de fonctionner même après une panne de courant.
Chaque bouteille est divisée en deux chambres. L'azote est préchargé d'un côté ; le fluide hydraulique du réservoir est pompé dans l'autre. Étant donné que l'azote se comprime et que le fluide ne se comprime pas, la pompe charge le gaz lorsqu'il remplit la coque. Lorsqu'une vanne de fonction s'ouvre, l'azote se dilate et pousse le fluide sous pression vers l'opérateur de l'obturateur, sans pompe, alimentation en air ou énergie électrique nécessaire.
La précharge est l'étage du système. Le fluide cesse de s'écouler une fois que la pression de la bouteille atteint la valeur de précharge d'azote, de sorte que chaque action utile se produit entre la pression de travail et la précharge.
Le type de bouteille définit la manière dont cette séparation est effectuée
| Tapez | Séparation | Points forts | Attention |
|---|---|---|---|
| Vessie | La vessie en caoutchouc retient l'azote à l'intérieur d'une coque en acier remplie de liquide | Réponse rapide, faible coût par gallon, facile à recharger et à recharger | Vessie can rupture or chafe if precharge is wrong; moderate volume per bottle |
| Piston | Un piston étanche sépare les deux chambres | Pressions nominales plus élevées, large tolérance de température, longue durée de vie | L'usure des joints ajoute des particules au fluide ; plus lourd, plus coûteux, nécessite un service de joint |
| Diaphragme | Un diaphragme flexible sépare les chambres | Compact, pas de joint coulissant, comportement prévisible | Petit volume utilisable par bouteille ; fatigue du diaphragme |
La précharge suit la loi gaz, tout comme l'hiver
Sur un système de 3 000 psi, la précharge d'azote est généralement de 1 000 psi, vérifiée avec le côté fluide isolé et drainé. Ce chiffre dépend de la température : une bouteille chargée à 1 000 psig à 70 °F indique environ 865 psig à 0 °F, car la pression de l'azote évolue avec la température absolue. Une unité qui semblait complètement chargée en été peut manquer de fluide utilisable lors d'un reconditionnement en janvier, et une unité chargée d'air comprimé au lieu d'azote sec comporte un réel risque d'incendie.
Taille par volume utilisable, et non par nombre de bouteilles
Le nombre qui appartient à une spécification est le volume de fluide utilisable à une marge de pression définie, jamais le volume total des bouteilles ou le nombre de bouteilles.
Pour un système de 3 000 psi avec une précharge de 1 000 psi, l'approximation isotherme est simple : le volume utilisable est égal au volume total de la bouteille multiplié par un moins la précharge (absolue) divisé par la pression de service (absolue). En pratique, le chiffre à prouver est plus petit, car le système doit rester au moins 200 psi au-dessus de la précharge après la dernière fonction requise. C’est le nombre produit par un test de réduction.
| Banque de bouteilles | Volume total | Utilisable pour précharger | Utilisable à une précharge de 200 psi | Où on le voit couramment |
|---|---|---|---|---|
| 4 × 10 gallons | 40 gallons | ≈ 26,5 gallons | ≈ 24 gallons | Surfaces compactes avec peu de fonctions |
| 4 × 15 gallons | 60 gallons | ≈ 39,8 gallons | ≈ 36 gallons | Empilements de surface avec vérins et un annulaire |
| 6 × 15 gallons | 90 gallons | ≈ 59,7 gallons | ≈ 54 gallons | Des piles plus grandes, des puits plus profonds, des fonctions supplémentaires |
| 4 × 20 gallons | 80 gallons | ≈ 53 gallons | ≈ 48 gallons | Stacks haute pression avec vérins de cisaillement |
Deux conséquences s’ensuivent. Augmenter la précharge pour obtenir une pression supplémentaire dans la bouteille réduit toujours le fluide utilisable. Et l'ajout de fonctions, un deuxième annulaire, une vanne HCR ou un starter hydraulique, modifie les exigences, c'est pourquoi un changement de pile oblige souvent à redimensionner un accumulateur plutôt qu'une bouteille supplémentaire.
Précharge, pressions régulées et temps de fermeture
Réglez d'abord la précharge d'azote, car toutes les autres pressions sur l'unité se trouvent en aval de celle-ci et le temps de fermeture est déterminé par le trajet d'écoulement plutôt que par le nombre de bouteilles.
| Paramètre | Valeur typique | Pourquoi c'est important |
|---|---|---|
| Pression de service de la bouteille | 3 000 livres par pouce carré | Limite l'énergie stockée et définit la pression nominale du rack |
| Précharge d'azote | 1 000 psi à 70 °F | L'étage du système ; un volume trop faible gaspille, un volume trop élevé le supprime |
| Fourniture d'un antibélier | 1 500 psi, régulé | Correspond aux notes des opérateurs ; une pression supplémentaire ajoute de l'usure, pas de la force |
| Alimentation obturateur annulaire | 1 500 psi, régulé | Doit sceller sans surcomprimer ni endommager l'élément |
| Alimentation par vérin de cisaillement et HCR | 3 000 livres par pouce carré, unregulated branch | Le cisaillement nécessite une pression disponible maximale |
| Heure de fermeture | 30 s ou moins pour les vérins, 45 s ou moins pour les vérins de cisaillement | Définit la quantité de liquide que le test d'abaissement doit prouver |
L’heure de fermeture est un problème de flux. La taille de la vanne, l'alésage du tuyau, le volume de l'opérateur et la longueur du panneau pour éviter qu'il y ait plus d'une bouteille supplémentaire. Une unité peut maintenir la pleine pression tout en se fermant lentement si le chemin d'écoulement est restreint. C'est pourquoi le test de fonctionnement, et non la jauge, en est la véritable preuve.
Vérifications quotidiennes, modes de défaillance et test de réduction
Une visite de dix minutes permet de détecter presque tous les problèmes d'accumulateurs avant qu'ils ne deviennent un événement de contrôle de puits.
- La pression de la bouteille et la précharge sont lues par rapport à la température ambiante, et non par rapport à une lecture estivale.
- Niveau du réservoir, couleur du fluide et tout signe d'émulsion ou de sable.
- Pression de démarrage de la pompe et temps de recharge ; une recharge lente indique une pompe usée ou un clapet anti-retour qui fuit.
- Fuites au niveau des raccords du collecteur, des robinets des bouteilles et des conduites d'alimentation de l'opérateur.
- Pression d'alimentation en air et état du sécheur sur les unités pneumatiques.
- Vannes de fonction revenant complètement au point mort, sans fluage de pression sur les manomètres.
- Panneau à distance et alarmes basse pression testés selon le programme du puits.
La plupart des pannes sur le terrain ont quatre causes : une vessie rompue ou pliée, une fuite lente d'azote au niveau d'une vanne ou d'un port de chargement, un clapet anti-retour de bouteille qui fuit qui laisse le fluide migrer entre les bouteilles et un fluide hydraulique contaminé qui bloque les filtres et ralentit chaque fonction. Aucun d’entre eux n’est visible de manière fiable sur un manomètre. C’est pourquoi le test périodique d’épuisement existe :
- Enregistrez la température ambiante, les valeurs de précharge et la séquence de fonctions requise par le programme du puits.
- Isoler les pompes et toute alimentation externe en énergie ; notez la pression de démarrage et le niveau du réservoir.
- Actionnez chaque fonction requise en séquence, généralement tous les vérins fermés, un annulaire fermé et la vanne HCR ouverte.
- Enregistrez la pression après chaque étape ; le système doit rester à au moins 200 psi au-dessus de la précharge après la fonction finale.
- Comparez le fluide déchargé avec le volume utilisable attendu, rechargez l'unité et enregistrez le résultat.
La même discipline s'applique lorsque la pile est testée sous pression plutôt que fonctionnellement : les joints, les cavités et les opérateurs sont testés sous pression, et le système de contrôle doit conserver sa marge pendant toute la durée.

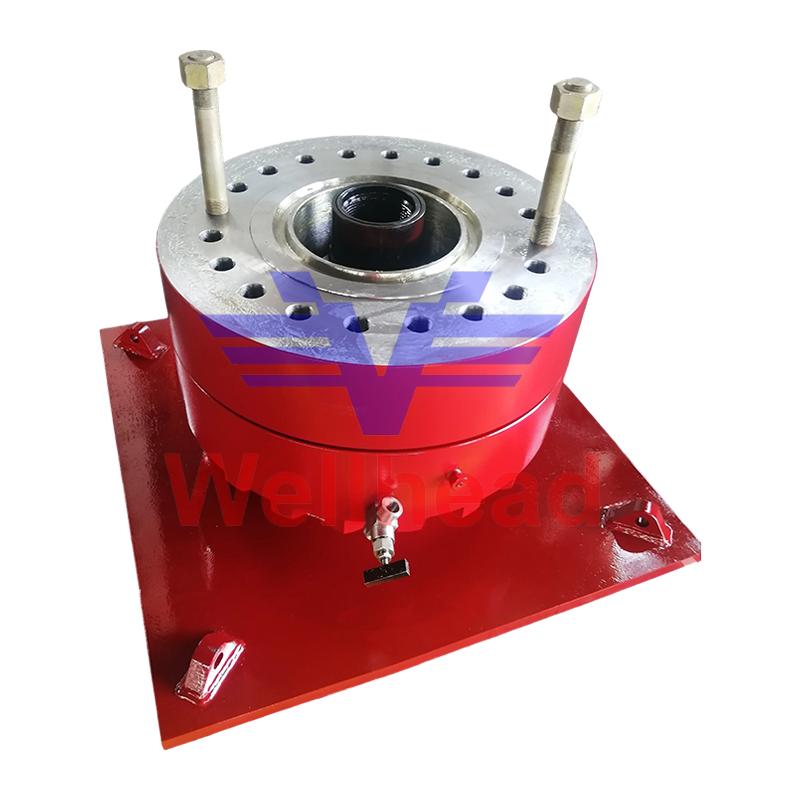

Souche de test BOP pour les tests de pile d'obturateurs d'éruption Souche de test BOP pour systèmes obturateurs anti-éruption, fournissant une étanchéité à haute pression et un contrôle à distance dans des piles testées sous pression avec des unités de commande correspondantes. Voir le produit → Où l'accumulateur rencontre la pile
Spécifiez l'unité de contrôle et le matériel de pile ensemble, car les obturateurs décident eux-mêmes du volume utilisable dont vous avez besoin.
Les plus gros consommateurs de fluide stocké sont les obturateurs annulaires, qui ont besoin d'un grand volume pour assurer l'étanchéité autour d'une gamme de tailles de tuyaux, et les obturateurs à vérin, qui doivent se fermer et se verrouiller contre la pression du puits. Une pile à deux béliers avec un annulaire est un minimum commun ; l'ajout d'un vérin de cisaillement ou d'un deuxième annulaire modifie le calcul du volume utile, et donc le parc de bouteilles et la taille de la pompe.
L'adaptation des pressions nominales, des tailles de brides et des volumes d'opérateur au système de contrôle au stade de la spécification évite les problèmes habituels sur le terrain : fermeture lente, éléments endommagés par une surpression et panneaux qui ne peuvent pas faire fonctionner toutes les fonctions indiquées sur le dessin.
BOP annulaire pour le contrôle des puits de forage et le scellement d'urgence BOP annulaire pour le contrôle des puits de forage, offrant une étanchéité annulaire et une réponse rapide ; choisissez en fonction des pressions nominales, des tailles de brides et des volumes d'opérateur correspondants. Voir le produit →
Double Ram BOP pour l'étanchéité de tête de puits API 16A Double Ram BOP utilise deux vérins pour une barrière d'étanchéité ; API 6A/NACE MR0175, avec des volumes de pression, de bride et d'opérateur adaptés aux systèmes de contrôle. Voir le produit → FAQ
De quelle quantité de liquide utilisable un accumulateur BOP a-t-il besoin ?
Assez pour faire fonctionner toutes les fonctions d'urgence requises en séquence tout en restant au moins 200 psi au-dessus de la précharge d'azote, ce qui est exactement ce que prouve un test de réduction. Le volume total de la bouteille n’est pas la réponse.
Quelle précharge d'azote dois-je utiliser ?
Sur un système de 3 000 psi, 1 000 psi à 70 °F est le point de départ courant, ajusté en fonction des températures que l'unité verra réellement. Vérifiez-le avec le côté fluide isolé et vidangé, et utilisez uniquement de l'azote sec.
À quelle fréquence l’accumulateur doit-il être testé ?
Contrôles quotidiens de la pression et des fluides, avec tests de fonctionnement et de rabattement à des intervalles fixés par la norme API Std 53, le programme de puits de l'opérateur et la réglementation locale, et pas seulement après une panne.
Une unité d’accumulateur peut-elle servir à deux plates-formes ?
Généralement non. Le volume utilisable, les tuyaux et la disposition des panneaux sont conçus autour d'une seule pile et d'une seule disposition de plate-forme, de sorte qu'une deuxième pile signifie généralement un plus grand parc de bouteilles ou une unité séparée.
L'achat d'un accumulateur se résume à trois éléments vérifiables : un volume utile prouvé par des tests, une discipline de précharge qui survit à l'hiver et des obturateurs qui correspondent aux pressions nominales indiquées sur le dessin. Les acheteurs qui demandent les trois et confirment le périmètre de fabrication derrière les marques API 16A et API 16C , se laisse rarement surprendre sur le terrain.
L'étape de vérification est identique sur les piles nouvelles et recertifiées, car chaque cavité est testée sous pression avant que l'unité ne se mette en service. C'est pourquoi le moignon de test BOP appartient à la même conversation que l'unité de contrôle.
